冷凝式燃气暖浴两用炉
产品使用说明书
LL1GBQ24-CWL24E68
舒适 | 可靠 | 安全 | 环保 | 节能 | AI智能
LL1GBQ24-CWL24E68
舒适 | 可靠 | 安全 | 环保 | 节能 | AI智能
尊敬的用户：
我们真诚的感谢您选购小沃牌冷凝式燃气暖浴两用炉(以下简称"冷凝炉")。为了使您熟悉并最大限度地享受冷凝炉为您提供的服务，请您在安装和使用前仔细阅读本说明书，本说明书旨在告知您如何正确的使用和维护您的冷凝炉设备，并可助您快速、有效地了解冷凝炉的各项功能以及操作方法。如果您在阅读了本说明书之后，对冷凝炉的操作还有任何问题，请您与我公司授权的专业技术人员联系，以便我司及时为您解答问题。本说明书是产品一个不可分割的重要组成部分，请您在阅读完本说明书之后与保修单一起妥善保管，以备查阅。
小沃 敬上
本产品是以燃气为能源，与外部终端散热设备配套使用，为家庭提供供暖及卫生热水的专用供热设备。可提供24kW的卫生热水与供暖负荷，可满足约200平米(采一般单位面积采暖负荷：120W/m²概算)房屋面积内的供暖需求（此供暖面积数值仅供参考，实际供暖面积与当地气温及建筑保温情况有关），可同时满足多点卫生热水的需求。
型号说明：
| 1 |
| L |
| 2 |
| L |
| 3 |
| 1G |
| 4 |
| B |
| 5 |
| Q |
| 6 |
| 24 |
| 7 |
| CW |
| 8 |
| L |
| 9 |
| 24 |
| 10 |
| E |
| 11 |
| 68 |

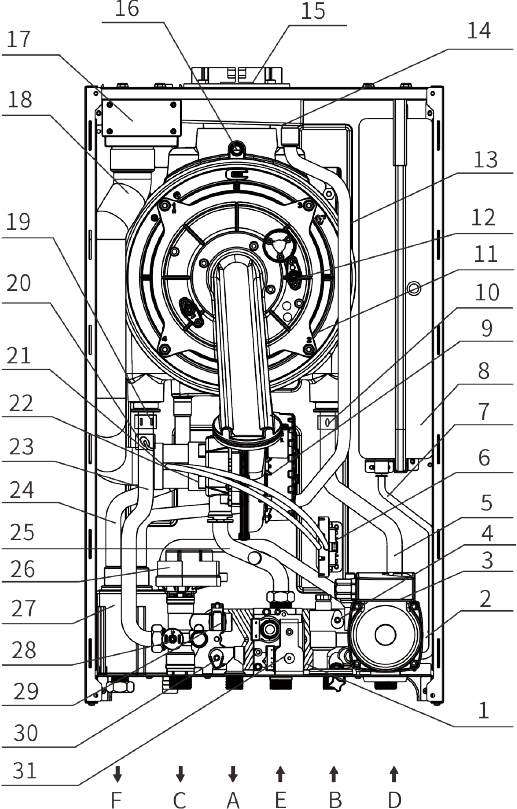

供暖出水温度和卫生热水出水温度数字化显示。
比例式调节燃烧火焰，可根据房间热负荷需求变化相应自动调节火焰的大小，实现供暖水和卫生热水温度恒定的自动变频控制。
电离子火焰监控装置可实现在火焰熄灭的情况下，立即切断燃气供应。

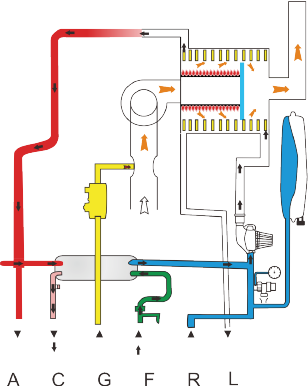

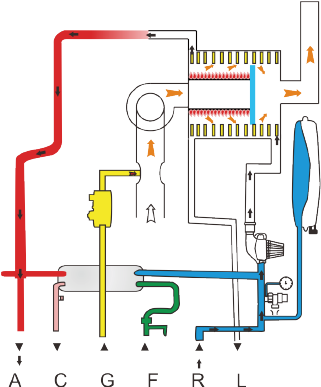

供暖和卫生热水为各自独立的两套系统，可以自由进行切换。
用密闭式微负压燃烧，燃烧所需空气的吸入和废气的排出与用户的居住环境完全隔离，烟气不会泄露到室内而污染室内空气。
极限温度保护，可防止冷凝炉局部过热而损坏设备。
自动旁通功能可保证，在管道堵塞时通过自动旁通将换热器内所需回水流量补足，避免系统干烧从而保护冷凝炉能够正常运行。3bar安全阀保护，防止系统管路压力过高。
低水压保护能够保证冷凝炉供暖系统在缺水或水压力不足的情况下冷凝炉不点火。
三分钟延时功能，可防止冷凝炉因频繁启动而降低产品的寿命。
防抱死功能，在冷凝炉连续停止运行21小时后，会自动运行水泵1分钟。
两级防冻功能（必须水、电、气都具备并处于连通状态时），能够有效防止系统结冰而损坏设备。
冷凝炉热效率比普通壁挂炉提高12%左右。
| 型号 | LL1GBQ24-CWL24E68 | |
|---|---|---|
| 产品名称 | 燃气冷凝采暖热水炉 | |
| 适用气源 | 天然气12T | |
| 氮氧化物排放等级 | 5级（50mg/kWh以下） | |
| 安装及外观 | ||
| 安装方式 | 室内壁挂炉 | |
| 给排气方式 | 平衡式强制给排气 | |

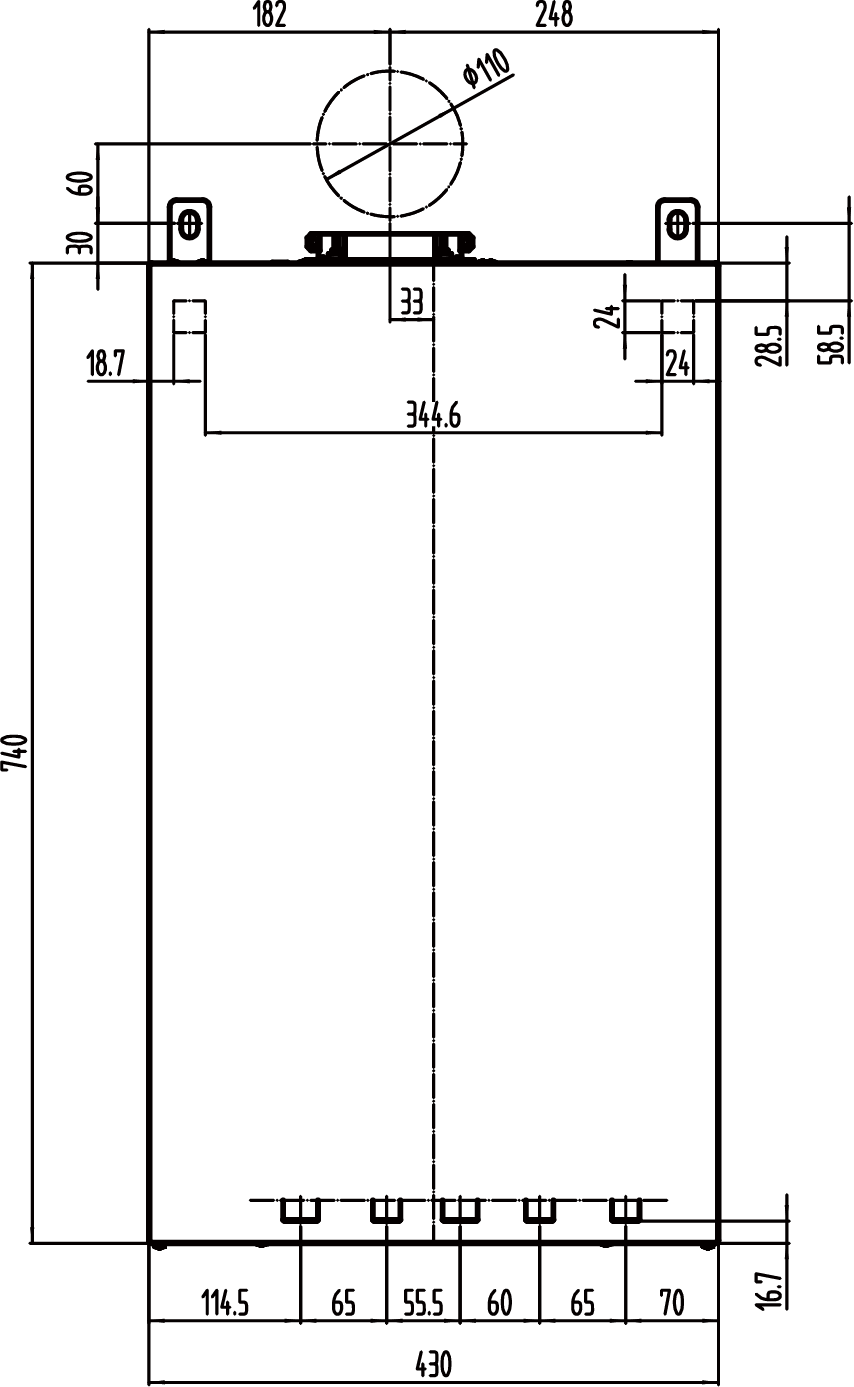

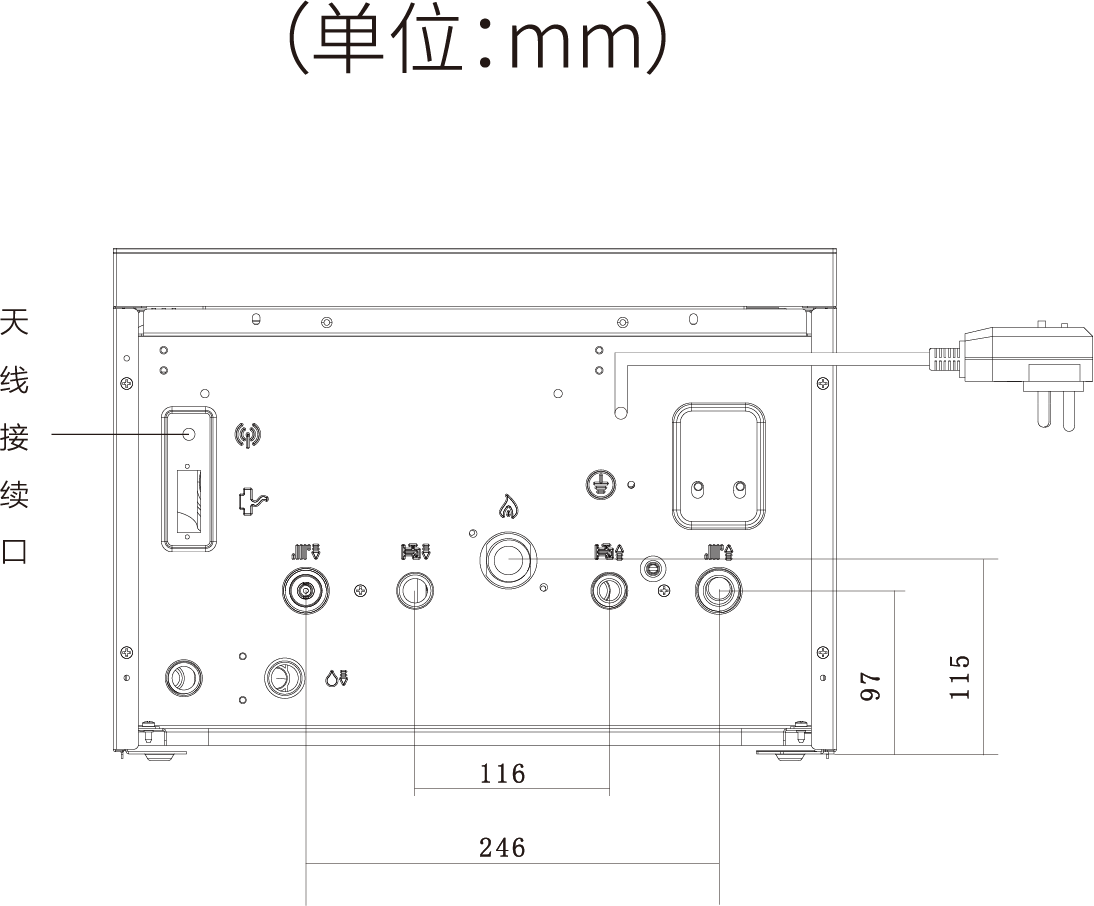

| 外形尺寸（高x宽×厚） | mm | 740×430×300 |
| 质量 | kg | 36 |

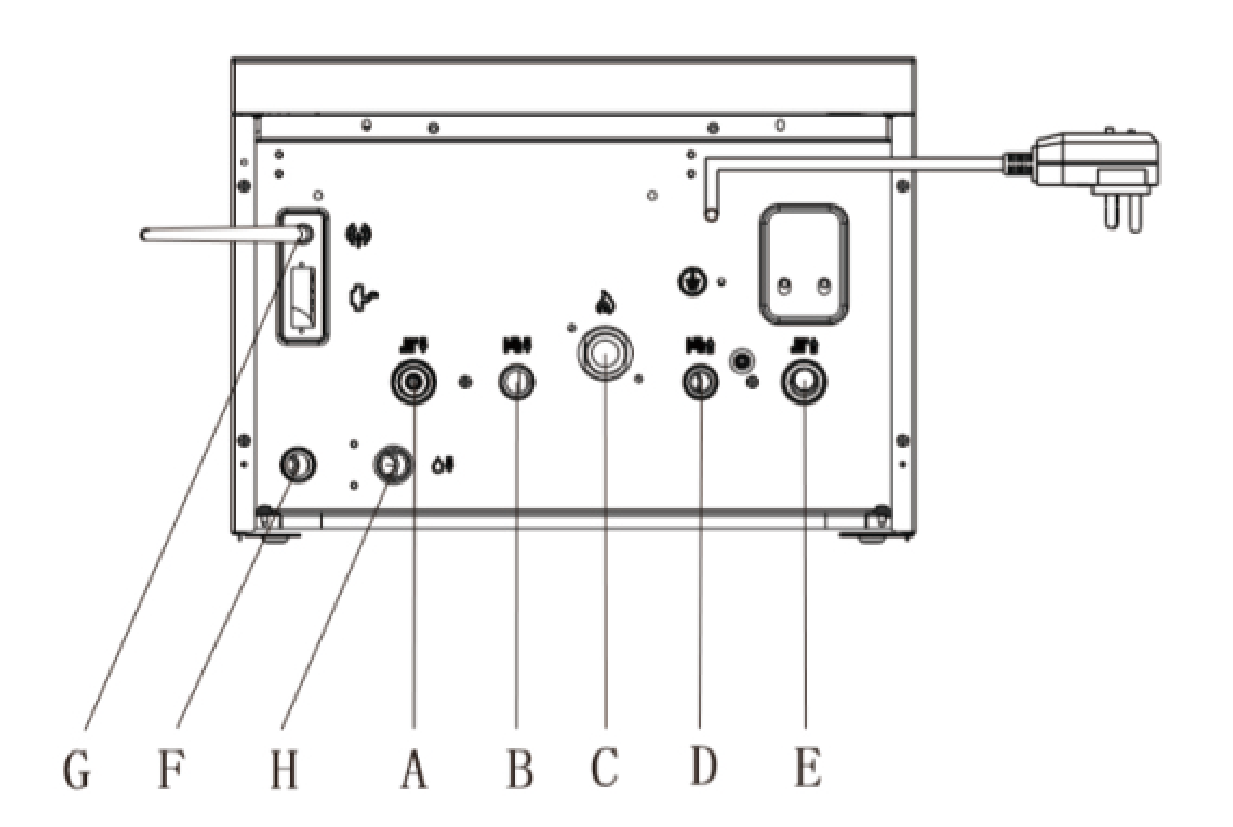

| 接口 | 燃气 | R3/4" |
| 采暖出水/回水 | R3/4" | |
| 生活热水进水/回水 | R1/2" | |
| 冷凝水 | 14mm | |
| 燃气数据 | ||
| 燃气供给压力 | mbar | 20 |
| kPa | 2 | |
| 燃气热值(Hi)(15℃,1013mbar) | MJ/ m³ | 34.02 |
| 喷嘴规格(mm) x 个数 | Φ4.3 x 1 | |
| 采暖最大/最小流量时的耗气量 | m³/ h | 2.54/0.84 |
| 采暖特性 | |||
|---|---|---|---|
| 输入功率 | |||
| 最大额定采暖热输入 | kw | 24.0 | |
| 最小额定采暖热输入 | kw | 8.0 | |
| 输出功率 | |||
| 最大额定采暖热输出[80-60℃] | kw | 23.5 | |
| 最大额定冷凝热输出[50-30℃] | kw | 25.5 | |
| 最小额定采暖热输出[80-60℃] | kw | 7.6 | |
| 最小额定冷凝热输出[50-30℃] | kw | 8.2 | |
| 输入效率 | |||
| 最大额定采暖热输入效率[80-60℃] | % | 98 | |
| 最小额定采暖热输入效率[80-60℃] | % | 96 | |
| 最大额定冷凝热输入效率[50-30℃] | % | 106 | |
| 最小额定冷凝热输入效率[50-30℃] | % | 103 | |
| 30%冷凝采暖额定热输入效率[50-30℃] | % | 107 | |
| 额定负荷生活热水热效率 | % | 97 | |
| 能效等级[GB 20665] | 1级 | ||
| 生活热水特性 | |||
| 最大额定热水热输入 | kw | 30.0 | |
| 最小额定热水热输入 | kw | 5.0 | |
| 标称产热水率(∆t=30℃) | kg/min | 13.8 | |
| 标称产热水率(∆t=25℃) | kg/min | 16.6 | |
| 生活热水最小流量 | L/min | 2 | |
| 生活水系统适用水压 | 0.3 - 6.0 | ||
| 0.03 - 0.6 | |||
| 温度调节范围 | 生活热水 | ℃ | 30 - 60 |
| 采暖:地暖模式 | ℃ | 30 - 60 | |
| 采暖:散热片模式 | ℃ | 30 - 80 | |
| 限流阀流量 | L/min | 14 | |
| 电气数据 | ||
|---|---|---|
| 电源性质 | AC 220V~50Hz | |
| 额定电功率 | W | 151 |
| 防水等级 | IP | X4D |
| 防护等级 | 类 | I |
| 温度与工作压力 | ||
| 采暖最高温度 | ℃ | 85 |
| 采暖系统最高工作压力 | bar/Mpa | 3.0/0.3 |
| 采暖系统适用压力 | bar/Mpa | 0.6-3.0/0.06-0.3 |
| 循环水泵扬程 | m | 6 |
| 循环水泵功率 | W | 105 |
| 系统膨胀罐 | ||
| 总容量 | L | 8 |
| 预充压力 | kPa | 100 |
| bar | 1 | |
| 有效容量 | L | 5 |
| 烟管 | ||
| 烟管直径 | mm | 60/100 |
| 最大水平管安装长度 | m | 10 |
| 最大垂直管安装长度 | m | 11 |
| 冷凝水 | ||
| 最大冷凝水量 | L/h | 2 |
| PH值约m | 4 | |
| 其他 | ||
| 允许环境温度 | ℃ | 0-50 |
任何不遵守下述要求的错误安装和错误操作使用，都可能导致系统损坏或相关责任事故；
本产品一定要由专业的技术人员进行安装；

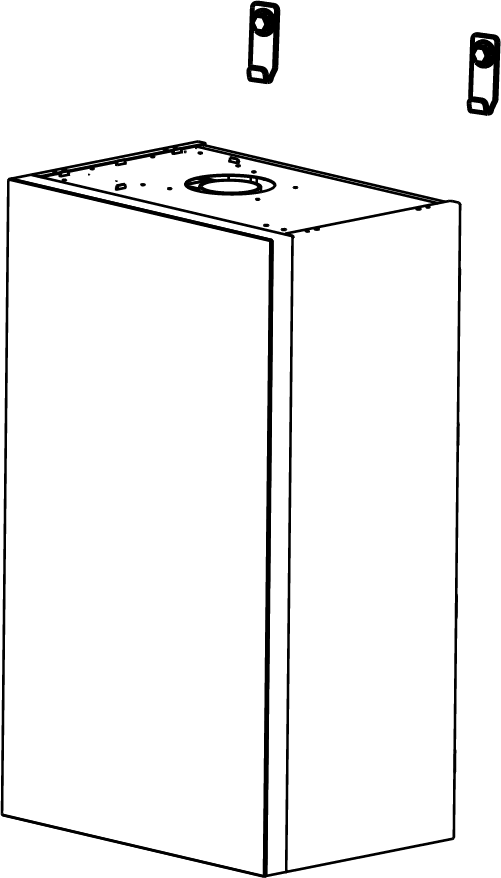

为了方便壁挂炉的安装、维护，设备内特别加设了挂板装置，在安装壁挂炉之前，先用安装示意图贴在墙面上按图示方式找好固定挂板的塑料胀管孔位置，然后用钻孔工具在墙面上选好的位置钻个孔， 取附件内的胀管螺丝把挂板固定到墙面上，校正好水平度，挂板的高度距地不能少于2米。

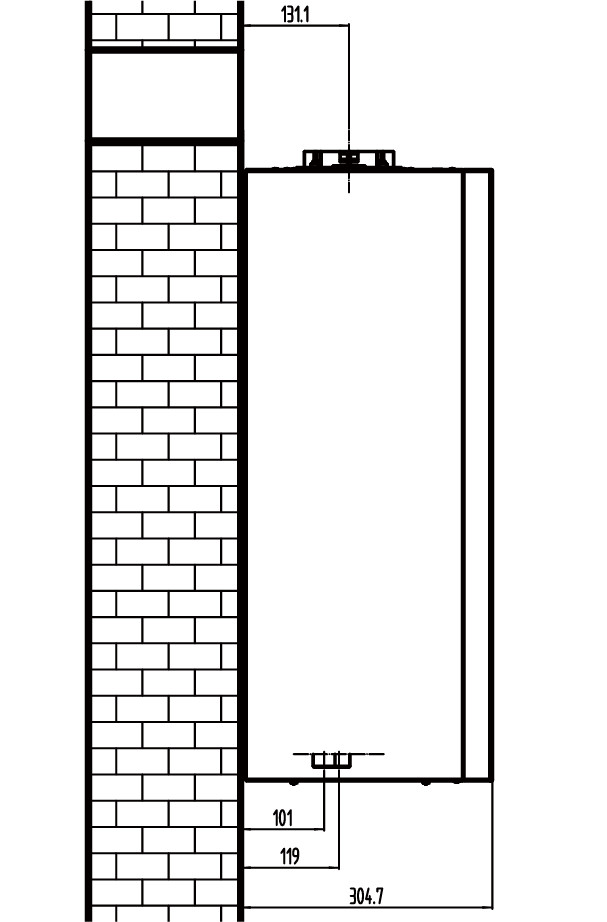

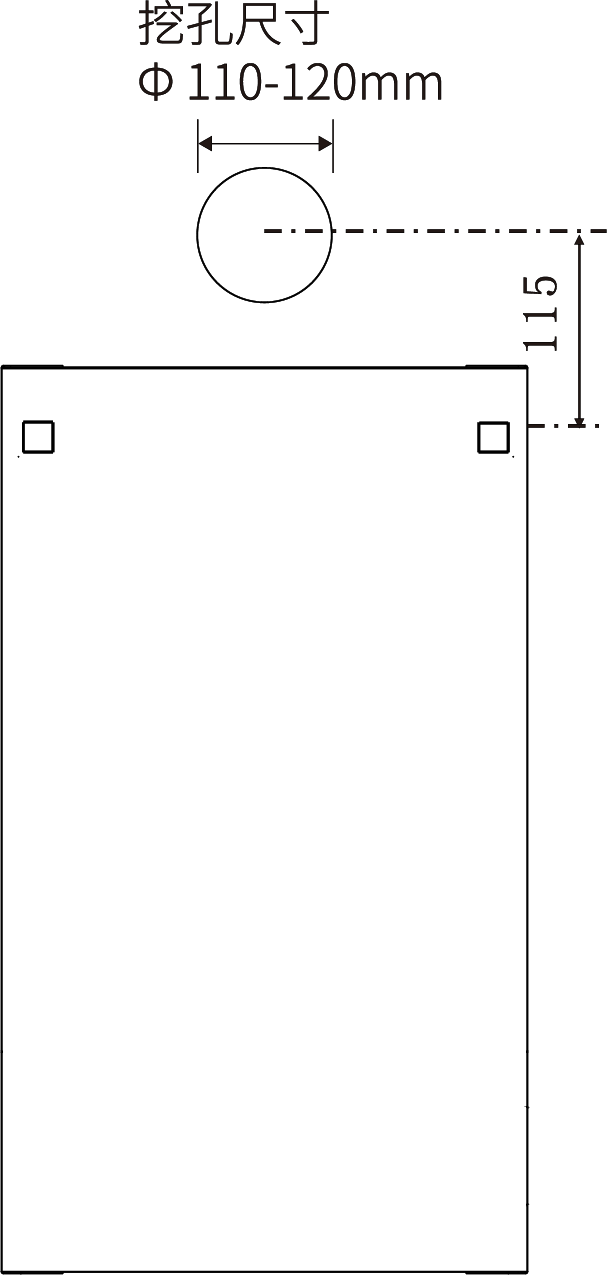

安装挂板固定在墙面上后，请按右上图示在墙面上开排烟管墙洞（打洞位置以烟管的实际安装为准），墙洞直径为110-120mm，出墙侧向上倾斜3度，以便冷凝水回流到机器内的冷凝水收集盒。
必须使用本产品所配的专用烟管,并且不得对排烟管自行改造;
排烟管必须密封，排烟管使用的材料应能抵抗一般的机械变形，而且应能耐热、阻燃和防冷凝；
排烟管的连接口必须采取必要的密封措施，任何密封接口的材料应是耐热和防腐的。
※排烟管必须安装在可见的及易于装卸的位置，且烟管与其穿过的墙壁上的孔之间的间隙，不得用凝固性的物质填充，烟管的安装应是易拆卸的；
冷凝炉的烟管必须连接到室外，如果没有安装烟管，禁止启动冷凝炉；
安装烟管的最大直线长度不得超过3米，而每增加一个45°弯头时，则相对的直线长度减少0.5米，而每增加一个90°弯头时，则相对的直线长度减少1米，90°弯头最多不能超过2个（不包括烟管与冷凝炉排烟口连接处的弯头）；
冷凝炉的进气口处加有空气限流装置，如果冷凝炉连接的烟管直线长度超过1米或加装了弯头，应取下空气限流装置后再连接烟管(如上图所示位置）；
排烟管安装后应有向外高3度的坡度（排烟口向上倾斜），防止冷凝水流出， 保证冷凝水回流至冷凝炉内的冷凝水收集盒；
冷凝炉上不可连接可能要受热影响的管道等其他器件。
每台冷凝炉产品都随机配送烟管一根， 包括90度标准弯头一件，850mm标准 直管一根及相应的部分配件；
安装冷凝炉后必须按图示方式安装壁挂炉烟管，并使烟管通过墙壁上的孔伸出室外，并向上倾斜3度安装；

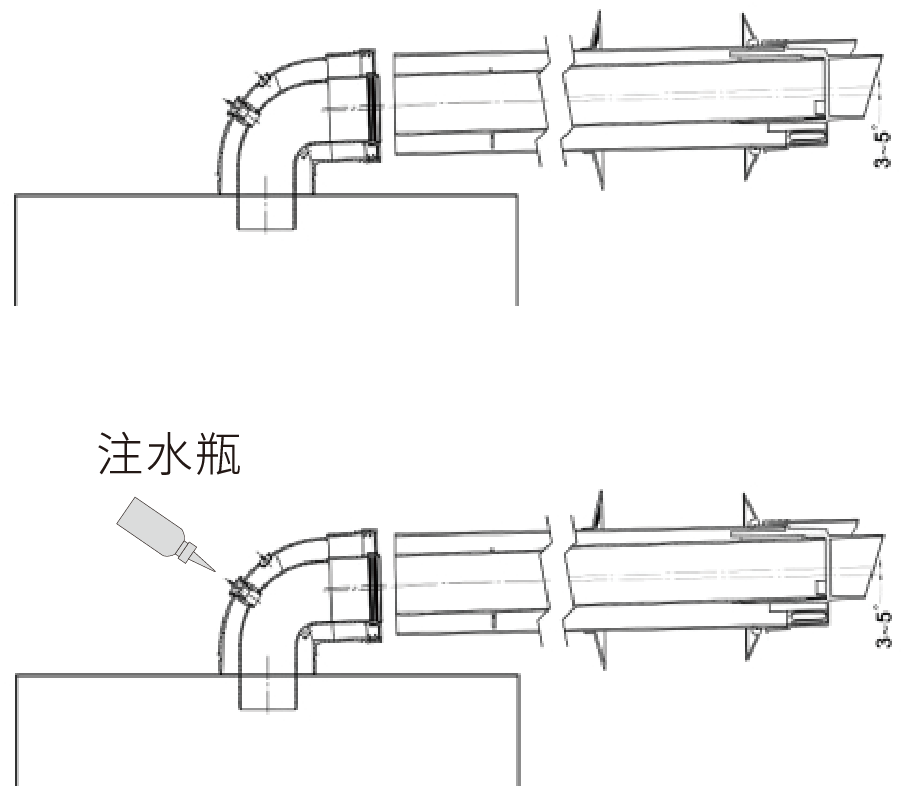

烟管弯头与标准直管的连接处必须用铝箔条密封。
根据冷凝炉的安装位置及同轴烟管出口位置确定同轴烟管的总长（总长度不应超过第7页的规定），确定是否需要使用加长烟管；
将标准同轴烟管穿过墙孔伸出室外；
同轴烟管标准弯头套装在壁挂炉进/排气烟道出口上；

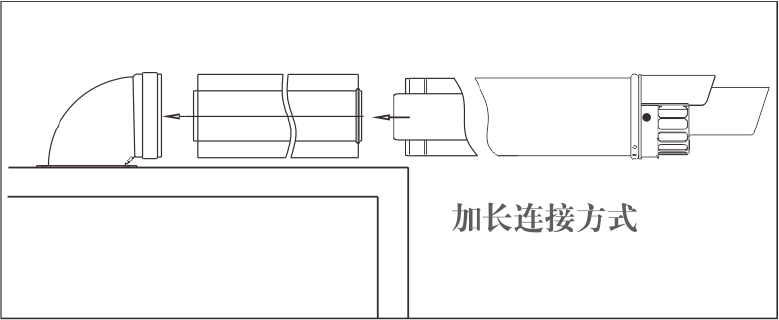

将加长烟管套接在标准弯头和标准直管中间；
调整加长烟管至适合的长度。
管道系统必须保证供应的燃气压力满足铭牌标示要求；
冷凝炉燃气管路的连接必须由专业人员进行；
在进行室内燃气管道连接和将燃气管道与煤气表和冷凝炉连接后，安装人员必须对燃气管道系统密封性进行检查；
在燃气管道与冷凝炉连接时，在靠近冷凝炉的位置安装一个燃气截止阀；
燃气表的流量应足够满足冷凝炉流量要求。
警告：
燃气管道与冷凝炉连接前，请检查：

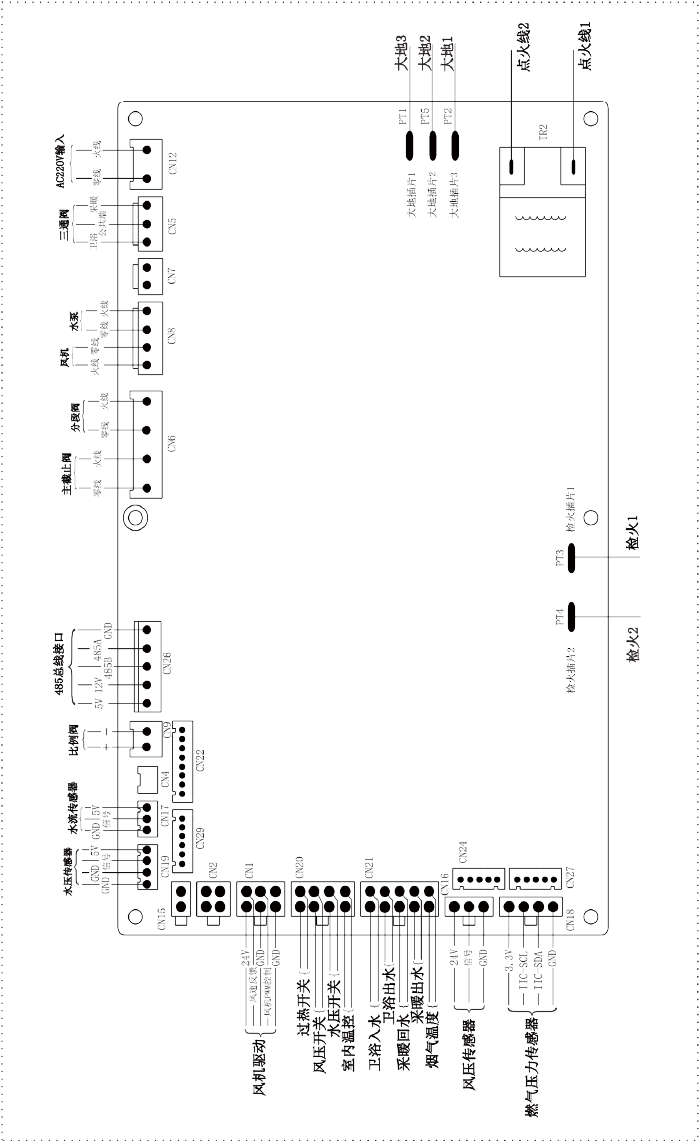

冷凝炉的电气应与AC220V/50Hz的电网联接，建筑物的配电系统应有接地线，冷凝炉的接地线应牢固并且必须有可靠的安全接地措施；
不可用燃气管或水管作为电气设备的接地；
电气系统应满足冷凝炉的最大输入功率，导线部分负载功率必须与冷凝炉最大额定电功率相适应；
器具连接的开关不应设置在有浴盆或淋浴设备的房间；
插头、插座应通过相关认证（I类电器）；
如果冷凝炉电源软线损坏，为避免危险，应由制造商或制造商认可的维修人员来更换。
本设备不要用于供暖、卫浴以外的用途；

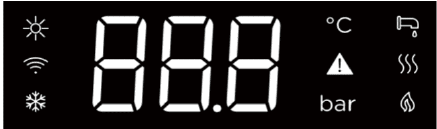

| 1 |  |
参数显示 | 显示当前水温及故障时显示故障代码 |
| 2 |  |
夏季模式 | 当选择夏季状态时，该图标亮 |
| 3 |  |
无线信号指示 | 显示是无线信号大小 |
| 4 |  |
冬季模式 | 当选择冬季状态时，该图标亮 |
| 5 |  |
摄氏度 | 温度的计量单位 |
| 6 |  |
故障灯指示 | 当出现故障时，该图标亮 |
| 7 |  |
压力指示 | 当注水时，显示系统压力 |
| 8 |  |
卫浴模式图标 | 当机器处于卫浴模式时，该图标亮 |
| 9 |  |
采暖模式图标 | 当机器处于采暖模式时，该图标亮 |
| 10 |  |
火焰及大小指示 | 显示是否有火焰及火力大小 |
| 11 |  |

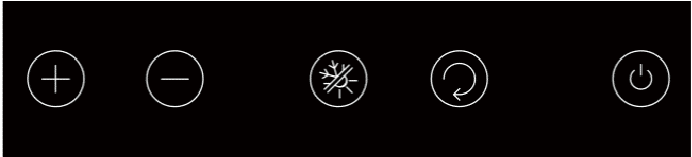

电源键 | 在开机状态下，按一次，进入关机状态 在关机状态下，按一次，进入开机状态 在关机省电模式下，按一次唤醒，退出省电进入正常模式 在某些设置状态下，按一次退出设置状态 |
| 12 |  |
复位键键 | 在故障状态下，按一次，复位当前故障 在任何状态下，长按五秒，进入水压查询模式， 在水压查询模式下，按电源键一次退出 |
| 13 |  |
冬夏键指示 | 在冬季模式下，按冬夏键一次，进入夏季模式 在夏季模式下，按冬夏键一次，进入冬季模式 在设置或预览状态下，按冬夏键一次，切换当前设置或预览状态 |
| 14 |   |
加、减键指示 | 在开机状态下，夏季模式或有水流时，按加、 减一次，可以进入卫浴目标温度设置。 在冬季模式卫浴目标温度设置时，按冬夏键一次，可以切换到采暖目标温度设置， 在卫浴目标温度 设置时，按电源键一次，退出当前设置状态。 在开机状态下，冬季模式或无水流时，按加、 减一次，可以进入采暖目标温度设置。 在采暖 模目标温度设置时，按冬夏键一次，可以切换 到卫浴目标温度设置， 在采暖目标温度设置时，按电源键一次，退出当前设置状态。 |
(1) 拧松水泵上的自动排气阀；
(2) 打开供暖系统管道阀门及末端设备上的排气阀；
(3) 逆时针旋转补水阀的旋钮打开冷凝炉的补水阀；
(4) 插上冷凝炉的电源插头，接通电源，启动冷凝炉；
(5) 进入系统参数预览，当观察水压达到0.1～0.2MPa(0.1MPa=1bar)时，关闭补水阀；
(6) 反复启动冷凝炉使循环水泵反复运转，以便排除系统内残留的气体；
(7) 排除气体后供暖系统水的压力就会下降，重复操作（3）、（4）、(5)直到压力稳定在0.1～0.2MPa之间；
(8) 关闭供暖系统末端设备上的排气；
(9) 关闭冷凝炉，切断电源。
冷凝炉在运行一段时间后，如果因供暖系统排出空气而造成供暖系统的水压降低，为了防止冷凝炉因水压过低而导致不能正常工作时，当供暖系统的压力降低到0.05MPa（0.5bar）以下时，就必须给冷凝炉补水。
(1) 确保水泵上的自动排气阀处于拧松状态；
(2) 逆时针旋转补水阀的旋钮打开冷凝炉的补水阀；
(3) 进入系统参数预览，当观察水压达到0.1～0.2MPa时，顺时针关闭补水阀；
(4) 反复启动冷凝炉使水泵反复运转，以便排除系统内残留的气体；
(5) 排除气体后供暖水的压力就会下降，重复操作（3）、（4）、（5）直到压力稳定在0.1～0.2MPa之间。
注意：
如果供暖系统有跑、冒、滴、漏等现象，必须解决后才能给系统注水、补水。
(1) 关闭冷凝炉，切断电源；
(2) 打开冷凝炉和供暖系统管道上的所有阀门；
(3) 打开供暖系统最低外的排水阀，排空系统内的水，关闭排水阀。
(1) 断开自来水进水管与冷凝炉的连接；
(2) 打开热水供水管道最低处的阀门，排除管道内的水。
注意：
在系统进行排空时，必须先关闭冷凝炉，切断电源。安全阀的泄水口必须与地漏直接连接，中间不允许设置阀门。
1、检查供暖系统及卫生热水系统各处接头是否有滴漏现象；
2、检查冷凝炉的自动排气阀是否打开；
3、确定供暖系统的压力在0.1-0.2MPa之间；
4、确定使用燃气与机器铭牌上的气种相同。
1、打开供暖系统上的所有阀门；
2、打开燃气管道的阀门；
3、接通冷凝炉电源，按开关键“
”运行冷凝炉；
4、按冬夏转换键“
”冷凝炉在夏季模式与冬季模式之间转换；
5、检查各种工作状态下的燃烧工况，调试冷凝炉，使冷凝炉在最佳的燃烧工况下工作；
6、检查供暖系统及卫生热水系统是否与冷凝炉相匹配。
注意：
运行调试必须由本公司授权的专业技术人员操作。如果因为供暖系统管道或卫生热水系统管道而导致的供暖问题及热水质量问题，请与相关公司联系。
| 代码 | 故障说明 | 自检结果 |
| E1 | 水压开关故障 | 锁定 |
| E2 | 点火失败 | 锁定 |
| E3 | 采暖出水温传感器故障或过热 | 可自动恢复 |
| E4 | 卫生水温传感器故障或过热 | 可自动恢复 |
| E5 | 火焰检测故障点火前检测到火焰 | 可自动恢复 |
| E6 | 风压/风机故障 | 可自动恢复 |
| E7 | 机械温控器过热保护 | 锁定 |
| E8 | 防冻故障 | 可自动恢复 |
| E9 | EEPROM故障 | 锁定 |
| E10 | 卫生入水温度传感器故障 | 可自动恢复 |
| E11 | 采暖回水温度传感器故障 | 可自动恢复 |
| E12 | 烟气温度传感器故障 | 可自动恢复 |
| E13 | 烟气温度传感器过热故障(超过95℃) | 可自动恢复 |
| E14 | 市电过低故障(电源电压低于165V或高于270V) | 可自动恢复(电源电压大于175V并且小于260V) |
注:卫浴温度过热故障代码与过热故障一致。
注意：
当冷凝炉因故停止工作时，请先确认水、电、气是否正常。如果在水、电、气正常的情况下，冷凝炉不能正常工作，再联系本公司的服务人员或经本公司授权的合格技术人员。特别注意在维护过程中整个电器系统的防水。用户不得自行拆卸、维修本产品，以免发生意外事故。如用户私自打开，本公司将不予承担因此而引起的事故责任。
